5G與嵌入式的邂逅，M1808帶您體驗超速“浪漫”
背景介紹
第五代移動通信技術（5th generation wireless systems）簡稱5G或5G技術）是最新一代蜂窩移動通信技術。回顧移動通信發展史,從1G 到4G 是通信技術的量變階段,從4G到5G 是從數字通信技術到智能信息技術的變革階段。5G網絡不再局限于提供人與人之間的通信，還將人與人之間的通信擴展到萬物智能連接，打造全連接的數字化和智能化的社會。

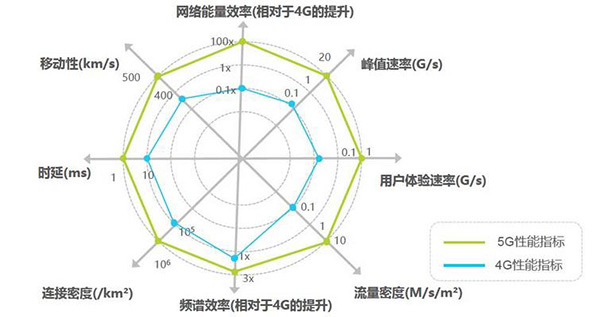

主要特點：
- 超高的傳輸速率，5G網絡的下載速度高達10 Gbit/s,，比4G速度快100倍。
- 超低的時延，5G時代要達到毫秒級的端到端時延。這將促進車聯網、工業制造、遠程醫療等對于安全性、可靠性、時延要求較高的特殊行業的發展。
- 超大的容量，5G的超高容量不僅讓我們告別網絡擁塞，還將開啟萬物互聯時代，涉及的領域包括物流、交通、安防、能源、醫療、建筑、制造、家居、零售和農業。
應用場景：
5G的特點決定了其應用，應用趨勢將主要體現在以下3個方面，萬物互聯IoT、生活云端化及智能交互AI。5G為萬物互聯設計能讓各類智能硬件始終處于聯網狀態，物聯網近幾年將是5G發展的主要動力，物聯網擁有傳感器、無線網絡、射頻識別,但物聯網系統的控制操作、數據處理操作的基石就是嵌入式系統。人工智能的終極目的是實現人類智力的替代，而它的智力也體現在嵌入式系統。

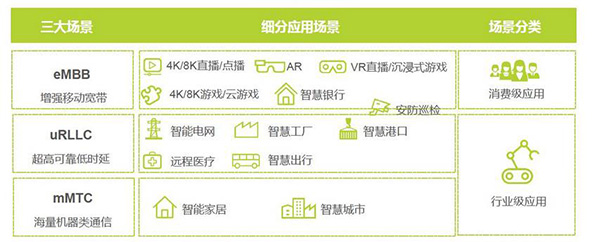

國際無線電通信部門(ITU-R)為5G定義的三大主要應用場景：
- eMBB(增強移動寬帶)。具體來說，eMBB主要是速率的提升，未來5G標準要求單個5G基站至少能夠支持20Gbps的下行速率以及10Gbps的上行速率，主要應對4K/8K超高清視頻、VR/AR等大流量應用。
- URLLC(低時延高可靠)。URLLC要求5G的時延必須低于1ms，才能應對無人駕駛、智能工廠等低時延應用。
- mMTC(海量大連接)。mMTC場景是海量大連接，對應物聯網等連接量較大的應用。目前火熱發展的NB-IoT、LTE-M即屬于這種場景的前奏技術。
2，5G與嵌入式的“邂逅”
從前文的介紹可知，5G具備高速率、低時延、大容量三大特性,這與邊緣計算所具備的敏捷連接、實時業務、數據優化、應用智能、安全與隱私保護等特性非常吻合。5G也正在對邊緣分析和移動邊緣計算(MEC)提出新的需求,推動著計算模式正在從以前的將數據發送到中心化計算資源去處理,轉變?yōu)閷⒂嬎阗Y源轉移到位于數據產生點的新方式。這種轉變的原因包括:新興應用嚴格的延遲要求、越來越龐大的數據量,以及優化網絡資源的愿望等。
這對基于邊緣計算的嵌入式系統提出了更高的要求，同時也帶來了巨大的發展機遇。嵌入式處理器是嵌入式系統的核心部件，一般可分為嵌入式微處理器MPU、嵌入式微控制器MCU、嵌入式DSP處理器和嵌入式片上系統SoC。根據5G網絡的特點，5G設備將面對更復雜的物理協議、算法，對邏輯控制、接口速率要求提高，必將激發SoC架構支持的系統進一步發展，該架構包括一個高性能CPU子系統和一些硬件處理單元?？偠灾?，在5G高速發展的背景下，嵌入式技術也會得到長足的發展。

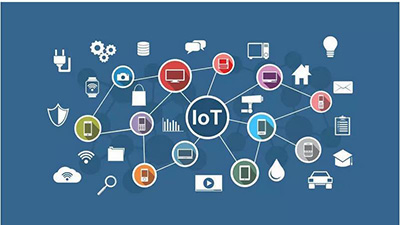

(1) 5G,萬物互聯下的嵌入式機會
5G高速度、低延遲的特點對于感知層硬件設備的向外傳輸簡直如虎添翼。通俗說來，在工業生產中,可以將生產設備狀態信息實時傳輸至服務器,把工業自動化控制、設備狀態監測、環境特定指標監測實時數據傳輸至監控端。在日常生活中,智能穿戴產品、智能家居、智能醫療、智能家庭安防領域 ,每個終端都能夠自由連通,那么它們的工作狀態將更加靈活,數據也可以實時共享,對我們生活更加意義非凡。由于無論設備大小、功能強弱,都需要帶聯網功能,現在使用的產品可能需要大批量更新?lián)Q代。這將是一次嵌入式產品的需求盛會。
(2) 5G,人工智能下的嵌入式機會
隨著科技的進步, 某些單一重復的工作將逐漸被人工智能取而代之,比如售票員?，F在來看各大芯片廠商開始向人工智能、邊緣計算發力,5G這個能讓數據飛起來的快車道,能夠有效促進端點信息采集設備的研發。可以預見的是,5G 時代,嵌入式AI類產品也會得到長足發展，最終實現5G+AI+嵌入式的系統化整合。
3.M1808，讓5G和邊緣計算賦能工業物聯網
關于5G 的熱議,雖然目前更多的是聚焦于智能手機,但事實上,在5G的大應用時代,智能手機只是其中很小的一部分,更多的應用會聚焦于工業互聯網、物聯網、車聯網等,并悄無聲息地滲透到人們的生活當中。
在各個領域5G升級的構建過程中，基礎硬件設備作為硬件層建設的中流砥柱，5G在網絡層面實現的升級，無疑將對其的性能產生更多需求。對于其中的嵌入式硬件商而言，在5G時代，也需面對市場，實現功能上的突破。在硬件層面需要打造具有外部環境兼容性的產品方案，提高對于外部環境的硬件打造能力，在網絡接口等方面實現優化，實現網絡層面的升級。作為嵌入式領域的領導者，ZLG致遠電子憑借二十余年在嵌入式領域的經驗積累，也不斷在進行新的嘗試，實現新突破。

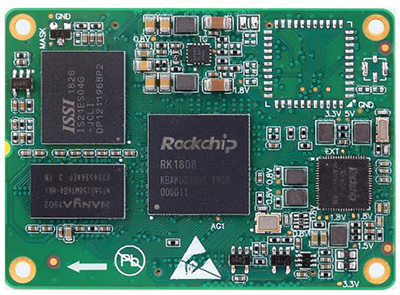

在2020年初，ZLG首款人工智能AI核心板M1808正式發布。該款核心板采用高端雙核架構，集成神經網絡處理器NPU，內置專業AI算法，為用戶提供“硬件+軟件+算法”系統化解決方案。M1808還有豐富的外設接口，便于應用擴展。視頻支持MIPI/CIF/BT1120輸入，支持MIPI/RGB顯示輸出；具有PWM/I2C/SPI/UART等一系列傳感器輸入輸出接口；具有USB3.0/USB2.0/PCIE等高速設備接口，因此ZLG M1808 AI核心板同時支持有方的N510M 5G模塊驅動。
M1808AI核心板搭配5G上網模塊Neoway N510M，產品具有出色的射頻性能，支持 5G、4G、3G，頻段覆蓋廣，支持SA與NSA組網方式，支持Sub-6GHz，覆蓋全面。集成各種網絡協議并提供行業標準接口，最大限度滿足eMBB場景下的超高速數據傳輸應用，是電力物聯網、安防監控、智慧能源、工業控制、智慧交通等領域的最佳選擇。
4，5G模塊測試效果
下面我們一起來看看M1808AI核心板搭配5G上網模塊Neoway N510M有何表現吧。5G模塊的評估測試基于M1808平臺，把5G網絡通過M1808千兆網卡轉發給其它設備，相當于一臺“5G千兆路由器”，具備有線網卡的設備可通過M1808訪問外部網絡。
（1）開發環境
- 開發主機環境：Ubuntu16.04（64位）、Ubuntu18.04（64位）和m1808-sdk（交叉工具鏈）
- 硬件清單：M1808-EV-Board（搭配任意支持的核心板）、有方5G模塊N510M及評估板
- 軟件資源：內核源碼包m1808-linux-kernel-4.4.194.zip（需要申請得到）
- 把5G模塊N510M安裝在Neoway_N510M_EVK評估板。通過TYPE.C線纜連接Neoway_N510M_EVK評估板的USB3.1接口和M1808-EV-Board的USB HOST接口（需短接OTG跳線）。
- 連接M1808-EV-Board和PC機的網卡。
- 接通Neoway_N510M_EVK評估板的電源，長按PWR ON/OFF鍵即可開機，開機后M1808主機端就可以識別到N510M。

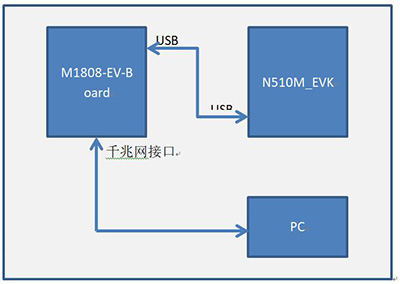

（2）硬件連接
（2）其他準備工作
- USB轉串口驅動；
- 添加RNDIS驅動；
- 添加IPtables驅動；
- 編譯內核；
- 修改文件系統；
- 更新M1808固件。
在所有的準備工作完成以后（詳細步驟：https://manual.zlg.cn/web/#/15?page_id=5017），就可以對M1808搭載5G模塊的網速進行測試了。用網線連接電腦和M1808-EV-Board的千兆網口，斷開電腦已連接的其它網絡（比如WiFi），把有線本地連接配置成自動獲取地址模式，電腦就能上網了。電腦打開瀏覽器并訪問測速網https://www.speedtest.cn/ 或https://www.speedtest.net，點擊“測速”按鈕進行測試，下圖分別是聯通和電信4G網絡條件下的測試結果。

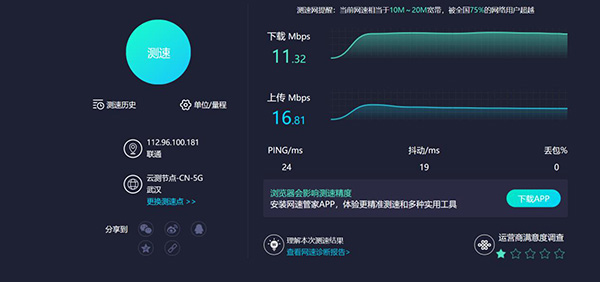

聯通網絡測試結果
電信網絡測試結果
隨著5G技術的不斷落地，其將不再是一個名詞，而會更加真實的深入我們的生活，對于未來的生活場景，激發出無限的新遐想。5G在工業領域的應用會帶來工業領域變革，也對工業發展有了新的要求，在嵌入式硬件模塊，ZLG致遠電子將鼎力相持，加速5G在工業領域的布局。
