大型儲能電站應用
致遠電子為大型儲能電站用戶提供能源管理單元EMU、PCS控制器、CAN總線組網設備等一系列智慧連接與控制器方案。
首頁 > 行業解決方案 > 儲能 > 大型儲能電站應用
大型儲能EMU方案
儲能電池系統CAN網絡優化方案
儲能系統串口設備擴展方案
大型儲能EMU方案

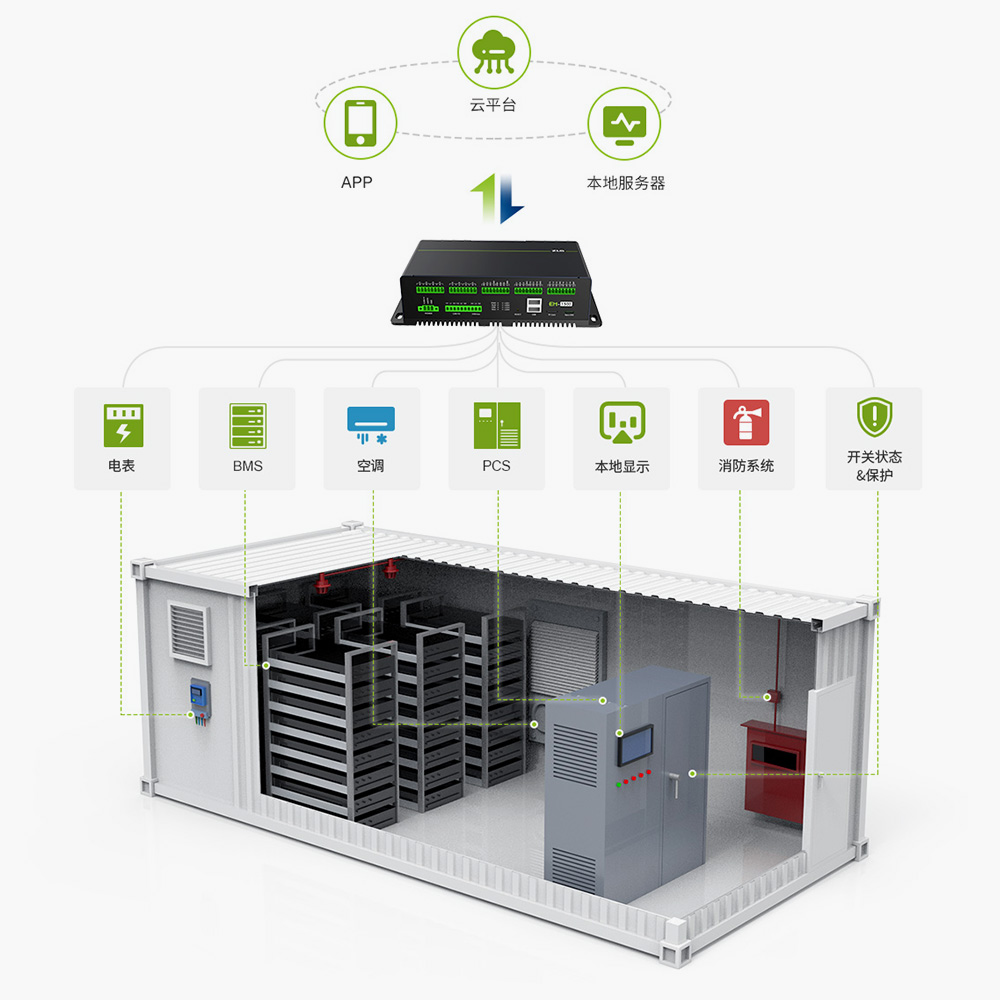

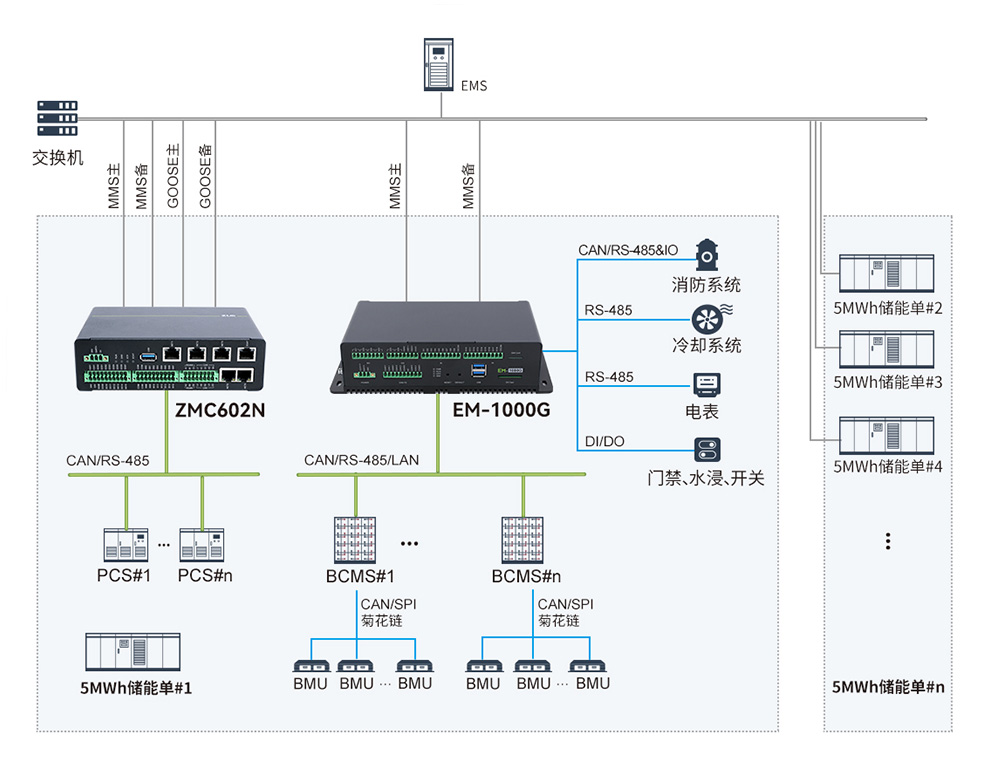

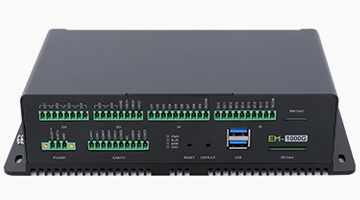

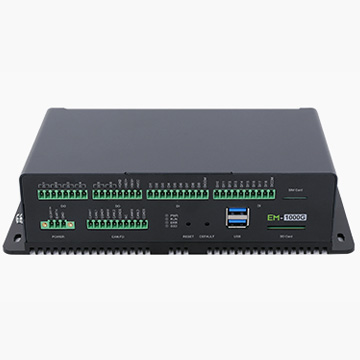

EM系列儲能邊緣智能網關是 ZLG 致遠電子專為儲能電站系統設計的一款高性能、多接口通訊管理設備，可在儲能系統中作為 EMU（本地能源管理系統總控）、BAU（BMS三級總控）或PCS控制器使用，廣泛滿足各類儲能系統的本地能源管理應用需求。
EM系列儲能網關優勢特點
- 海量外設資源，廣泛支持不同應用場景
- 高可靠性設計，TS-16949體系受控
- 具備UL、CE、CB等海外認證
儲能電池系統CAN網絡優化方案

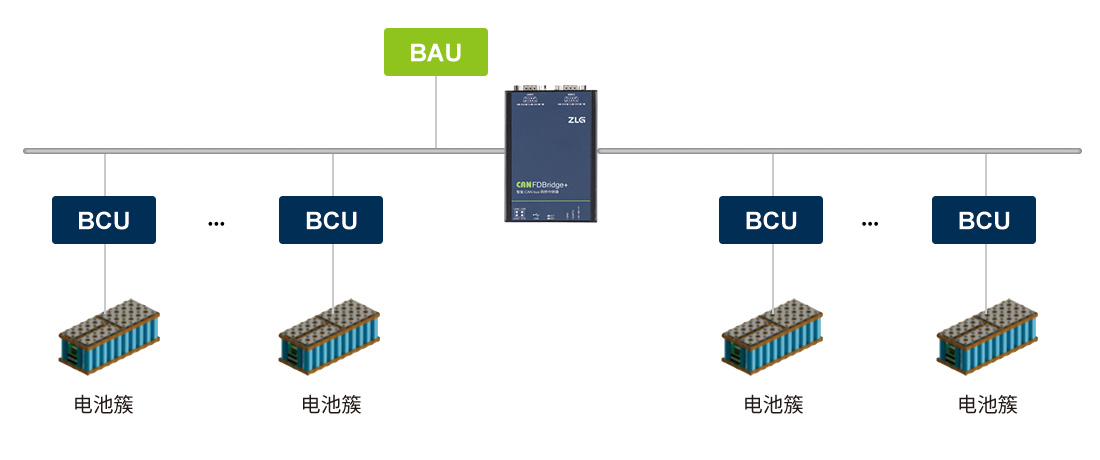

致遠電子CAN隔離網橋產品，具有2路電氣隔離的CAN總線接口，能實現CAN-bus網絡的中繼功能。通過其增加負載節點和延長通訊距離的作用，無限級聯，有效實現ID和數據轉換，可解決儲能電池管理系統中CAN總線多節點組網故障的問題。
CAN FD隔離網橋優勢特點
- 該產品可達到增加負載節點和延長通信距離的作用，實現網絡中繼擴容的功能；
- 任意配置每個通道的通訊波特率，實現不同通信波特率的 CAN/CANFD網絡互聯；
- 該系列產品具有強大的ID過濾轉換和數據轉換功能，準確的驗收ID配置使CAN總線的負荷降低?；蛘咦兓囟ǖ腎D和數據，實現去除干擾數據和區別不同設備的目標；
- 具有強大的抗干擾能力，避免用戶的設備被干擾死機。
選型表

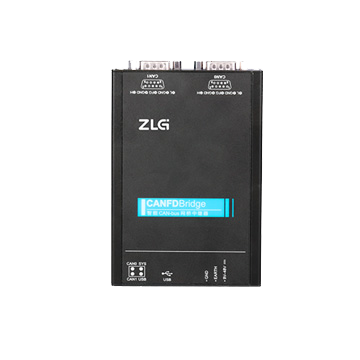

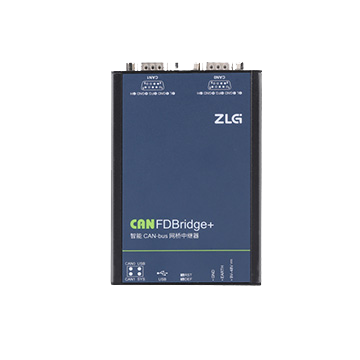

| 型號 | CANFDBridge | CANFDBridge+（國產主控芯片） |
|---|---|---|
| 實物圖 |  | |
| 供電電壓 | 9~48V | |
| 配置接口 | USB | |
| 高速CAN/CANFD路數 | 2路 | |
| 接口形式 | DB9 | |
| CAN/CANFD仲裁ID段波特率 | 40K~1Mbps | |
| CANFD數據段加速波特率 | 100K~5Mbps | |
| 每路波特率 | 可獨立設置 | |
| 報文轉發能力 | 8000幀/秒（每路） | |
| 報文轉發方式 | 存儲轉發 | |
| 轉發延時 | <0.1ms | 60us |
| 120歐終端電阻 | 軟件設置使能 | |
| 功能概述 | 提升抗干擾能力、延長通訊距離 | |
| 工業級 | -40~85℃ | |
| 電氣隔離 | 2500VDC電氣隔離 | |
| 設備級聯 | √ | |
| CAN/CANFD相互轉換 | √ | |
| ID轉換 | √ | |
| 數據轉換 | √ | |
| 尺寸 | 84*31.4*125mm | |
儲能系統串口設備擴展方案

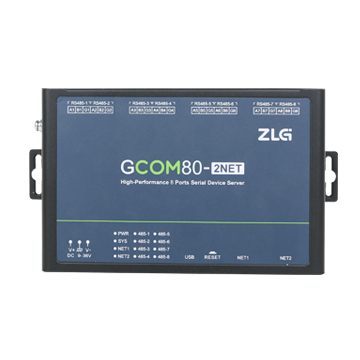

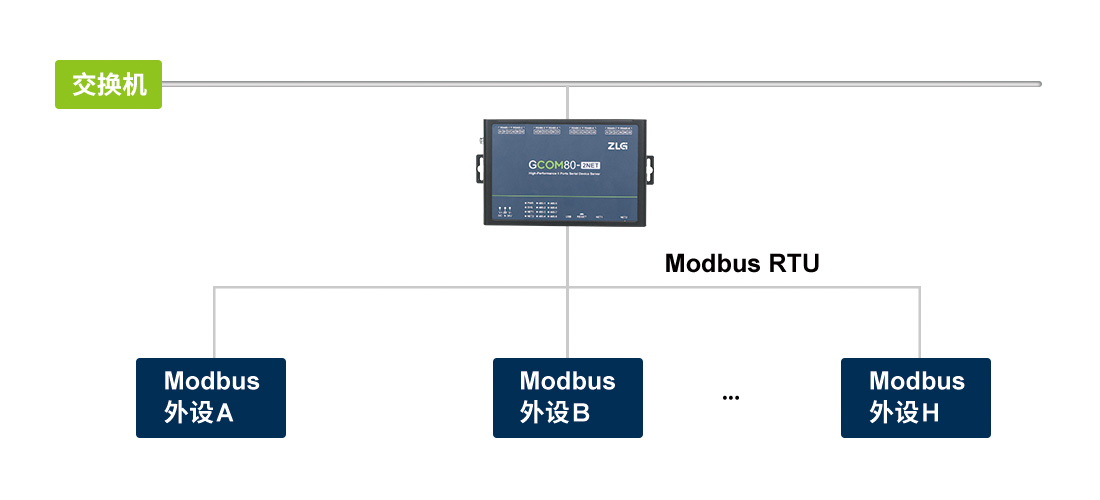

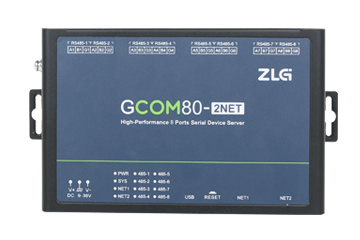

由于儲能集裝箱外設繁多，且存在大量串口設備（如電表、傳感器、冷卻系統等），經常會遇到本地控制器的串口數量不足的問題。針對此需求，致遠電子可提供雙路、8路串口服務器產品，解決儲能單元串口數不足的問題。
